Description

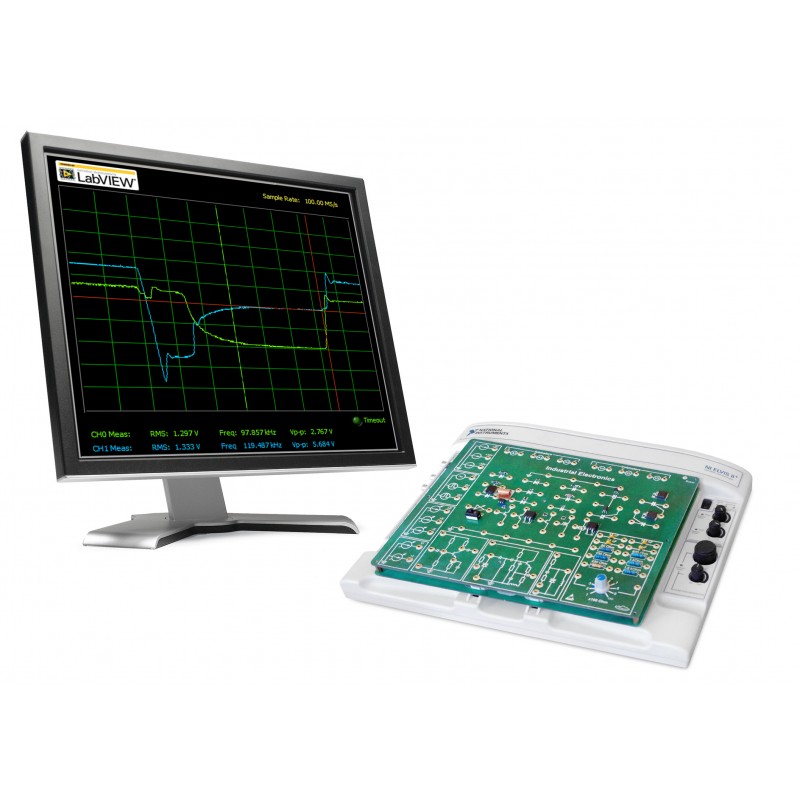

การติดตั้งห้องปฏิบัติการอิเล็กทรอนิกส์อุตสาหกรรมใช้แพลตฟอร์ม NI Educational Laboratory Virtual Instrumentation Suite (NI ELVIS II หรือ NI ELVIS II +) ซอฟต์แวร์ของหลักสูตรได้รับการพัฒนาใน NI LabVIEW Graphical Programming Environment

การทดลองภาคปฏิบัติทั้งหมดดำเนินการบนแผงวงจรที่ออกแบบมาเป็นพิเศษ แผนภาพวงจรอิเล็กทรอนิกส์อุตสาหกรรมสำหรับวงจรที่ศึกษาจะแสดงบนซอฟต์แวร์แผงด้านหน้าและในคู่มือผู้ใช้ ควบคู่ไปกับการลงมือปฏิบัติจริงนักเรียนสามารถเข้าถึงเนื้อหาทางทฤษฎีได้โดยตรง

นักเรียนอาจใช้บอร์ดการศึกษาเพื่อประกอบวงจรอิเล็กทรอนิกส์เชื่อมต่อแหล่งพลังงานและมิเตอร์ที่จำเป็นทั้งหมดทำการทดลองกับวงจรที่ศึกษารวบรวมแสดงและบันทึกข้อมูลที่ต้องการในรูปแบบของตารางกราฟและการติดตามขอบเขต

ซอฟต์แวร์หลักสูตรมีอินเทอร์เฟซผู้ใช้ที่เรียบง่ายและใช้งานง่าย แผนภาพเชิงโต้ตอบจะแสดงบนหน้าจอในแต่ละห้องปฏิบัติการซึ่งช่วยให้นักเรียนสามารถควบคุมแหล่งพลังงานและตั้งค่ามิเตอร์ได้ นอกจากนี้นักเรียนยังสามารถเข้าถึงเนื้อหาทางทฤษฎีและคำแนะนำทีละขั้นตอนเกี่ยวกับวิธีดำเนินการในห้องปฏิบัติการได้โดยตรง

ไฟล์ผู้สอนพร้อมคำตอบสำเร็จรูปที่เกี่ยวข้องกับการคำนวณและยังมีไฟล์ Multisim
