Description

ขาตั้งมีไว้สำหรับการวิจัยโปรโตคอลอุตสาหกรรมที่เป็นที่นิยมมากที่สุดเช่น Profibus, CAN, Modbus, Ethernet รวมถึงการศึกษาพื้นฐานของการเขียนโปรแกรมคอนโทรลเลอร์จากผู้ขายที่ได้รับความนิยมมากที่สุด – National Instruments และ Siemens

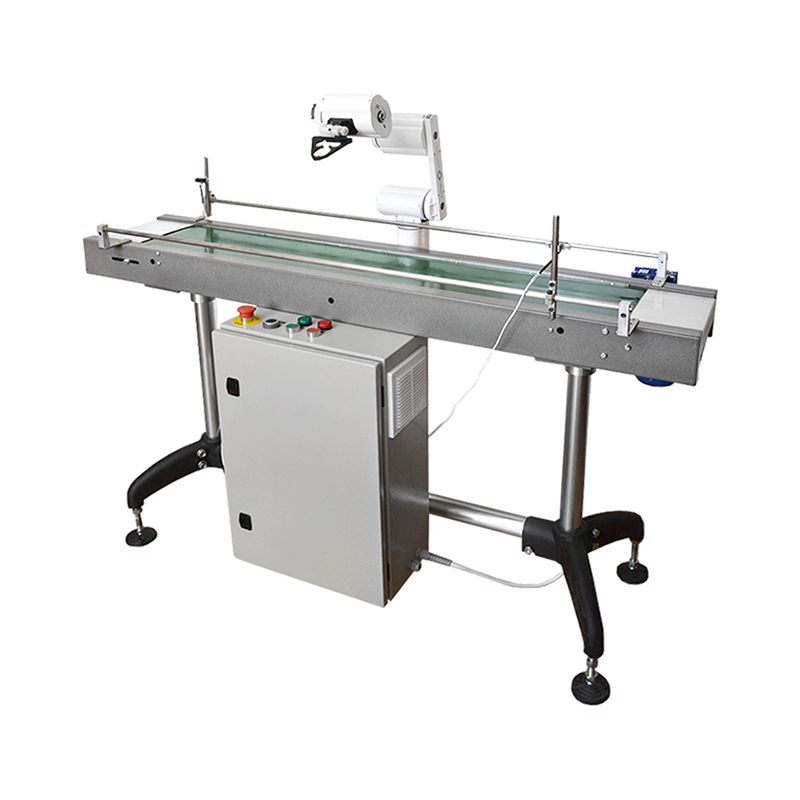

ขาตั้งแสดงถึงสายพานลำเลียงซึ่งควบคุมโดยซีเมนส์ S7-300 คอนโทรลเลอร์ S7-300 PLC ควบคุมมอเตอร์ลำเลียงและรับสัญญาณจากเซ็นเซอร์อินฟราเรด (IR) ที่ใช้ในการตรวจจับการมีอยู่และนับจำนวนรายการบนสายพานลำเลียง ขาตั้งรวมถึง Robot Arm ซึ่งควบคุมโดย NI cRIO controller การตั้งค่าการควบคุมทั้งหมดของ PLC จะถูกส่งจากตัวควบคุม NI cRIO ผ่านเครือข่าย Profibus ขาตั้งยังรวมถึงมิเตอร์ไฟฟ้าซึ่งมีไว้เพื่อวัดการใช้พลังงานของระบบสายพานลำเลียง มิเตอร์สื่อสารกับ NI cRIO โดยใช้โปรโตคอล Modbus

ขาตั้งขึ้นอยู่กับแพลตฟอร์ม NI cRIO แอปพลิเคชันซอฟต์แวร์ได้รับการพัฒนาในสภาพแวดล้อมการเขียนโปรแกรมกราฟิกของ LabVIEW และมีอินเทอร์เฟซการสื่อสารแบบโต้ตอบสำหรับการส่งข้อมูลระหว่างโมดูลฮาร์ดแวร์ ซอฟต์แวร์ประกอบด้วยรายการแบบฝึกหัดซึ่งช่วยให้นักเรียนเข้าใจหลักการทำงานของโปรโตคอลการรับส่งข้อมูลการเข้ารหัสข้อมูลและวิธีการตรวจจับข้อผิดพลาดการเขียนโปรแกรมคอนโทรลเลอร์เป็นต้น
